  HOME PRŮMYSLOVÉ PRODUKTY VŘETENA

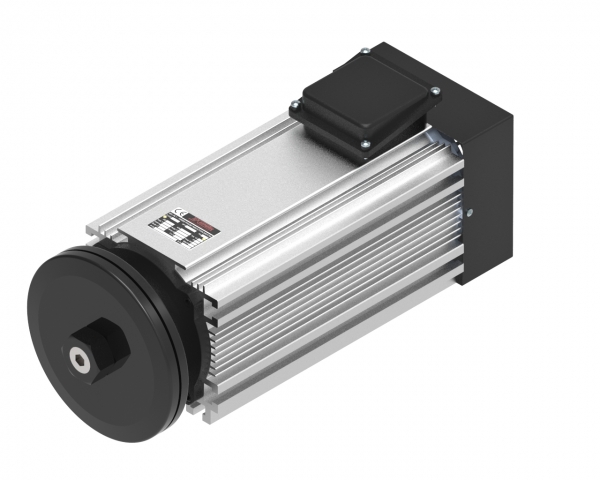

série  C8590   Vysokorychlostní ( Pilové) motory
TYP 85/90: pro rychlost rotace 12.000 otáček x min-1  pro převládající radiální zatížení.  Vyrábějí se i s dvěma hřídeli

STATOR:

  -třífázový indukční motor
  - izolační systém třídy F.

  ROTOR: klecovité vinutí s vyváženým rotorem
  podle evropské normy  ISO 1940:
- stupeň vyvážení 2.5.
- pro speciální aplikace je možné vyrobit motory
  i s nižší stupněm vyvážení

KOSTRA:
  -uzavřená konstrukce.
  -kostra je vyrobena z hliníku metodou extrudace

  CHLAZENÍ:
  -vlastní chlazení na hřídeli rotoru.

  KRYTÍ:
  - IP 54.

  VYVÁŽENÍ A STUPEŇ VIBRACÍ:
  -
standardní H vyvážení s polovinou pera.

Typ kW V Hz otáčky A kg

KATALOG

MODEL CAD

VÝKRES

8590-A 5,5 220 50 3000 21.6/12.5 45,7 C 31 - 40

C 31 - 40

C 31 - 40
8590-A 7,5 380 100 6000 15 45,7
8590-B 7,5 220 50 3000 28.7/16.6 51
24 stran
1.1 MB

STEP 203
300 KB

1 List1
300 KB
8590-B 11 380 100 6000 23 51
