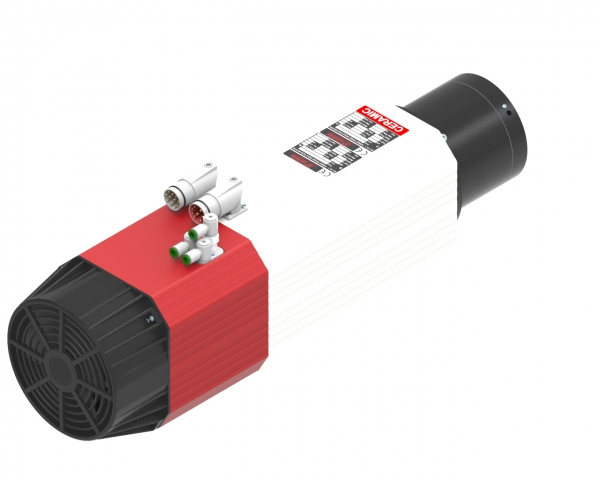

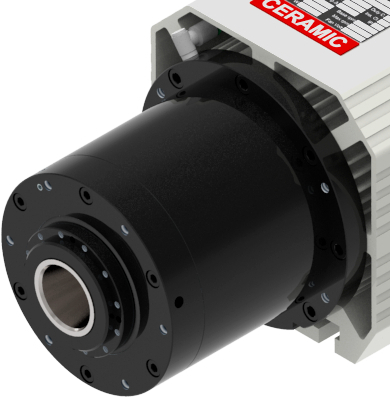

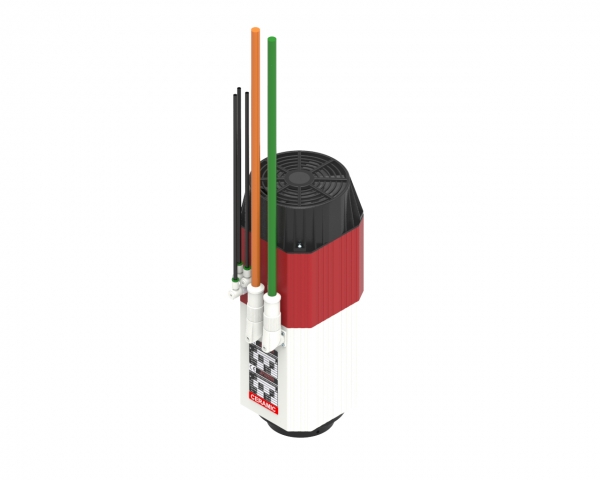

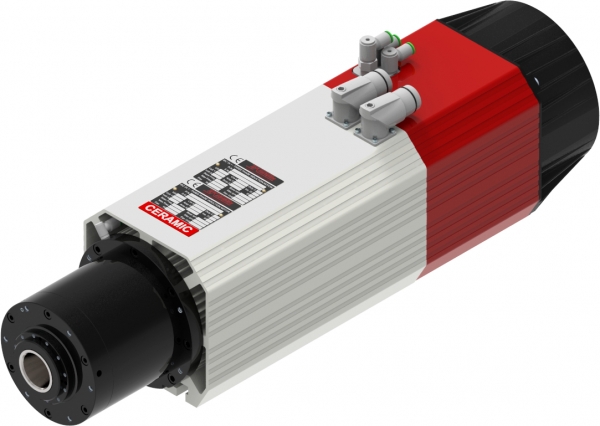

séri série ACT 71-B- ISO30 LN Vřetenové motory s automatickou výměnou nástrojů
TYP 71 B ISO30 LN
pro rychlost rotace od 3.000 do 6.000 otáček/min pro převládající radiální zatížení.
STATOR:
-třífázový indukční motor
- izolační systém třídy F.
ROTOR:
s kotvou na krátko
KOSTRA:
-uzavřená konstrukce.
-kostra je vyrobena z hliníku metodou extrudace.
CHLAZENÍ:
-vlastní chlazení na hřídeli rotoru.
KRYTÍ:
IP 54.
VYVÁŽENÍ A STUPEŇ VIBRACÍ:
-
provedení
v souladu s
ISO 1940
- vyvažování
třídy
2.5
.
Pro speciální aplikace
lze dodat
motory
s
nižší
jakostí
.
TYP
kW S1
kW S6
V
Hz
ot/min
ot/min (max)
kg
KATALOG
ATC71-A
3.8
4.6
220
200
12000
24000
21
ATC71-A
3.8
4.6
380
200
12000
24000
21
ATC71-B
5.5
6.6
220
200
12000
24000
24
ATC71-B
5.5
6.6
380
200
12000
24000
24
ATC71-C
7.5
9.0
380
200
12000
24000
26
