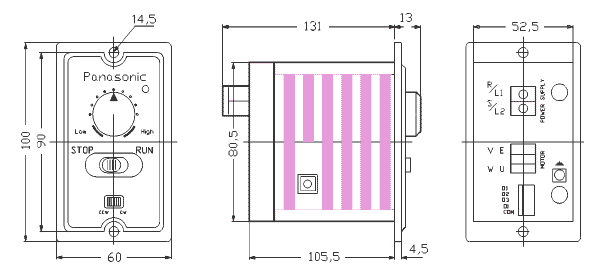

MIKROMĚNIČ

	Typ	M1G4A2V1XE	M1G9A2V1XE
Výstupní -hodnoty	Jmenovitý výkon (W)	25 / 40	60 / 90
	Výstupní výkon (VA)	0.11 / 0.16	0.20 / 0.28
	Jmenovitý výstupní proud (A)	0.28 / 0.40	0.49 / 0.70
	Jmenovité výstup. napětí(V)	3- fáze AC 200 V až 230 V
Napájení	Frekvence	1- fáze AC 200 V až 230 V
	Přípustná tolerance napětí	+ 10%
	Frekvence	50 / 60 Hz + 5%
Řízení	Řídící mód	PWM (sinusový průběh pulzní modulace)
	Výstupní frekvenční oblast	1.0 Hz až 120 Hz (Přednastaveno na 60 Hz)
	Běh - brzdná doba - průběh	0 bis 30 Sekundy
	Proudové přetížení	150%, 1 Minuta
	Obnovení - brzdného momentu	Krátkodobě 100% středním brdovým momentem
	DC - Brzda	Start frekvence DC - brzdy = 3 Hz, brzdný čas: 0.5 Sek.
	Nastavení frekvence	Otočný ovladač na pčedním panelu
	Přepínač für START, VPŘED,ZPĚT (CCW, CW)	Přepínač na předním panelu
	Externí řídící signály	Vstupní: Start - Stop, Signály rotace,Volnoběh Stop Výstupní: hlášení poruchy
	Ochrané funkce	Podpětí, vypnutí při předpětí, podproud a přetížení, překlenutí a krátkodobý výpadek, ochrana proti vypnutí frekvenčního měniče
	Tepelná ochrana proti přetížení	25 W / 40 W	60 W / 90 W
Okolní podmínky	Okolní teplota	-10 °C bis +40 °C, mrazuvzdorné
	Relativní vlhkost	Relativní vlhkost max. 90%, vzdorné vůči orosení
	Okolní prostředí	Interiér, bez korozivních plynů, kouře, prachu, apod.
	Provoz - výška	900 (hPa)
	Doplňky	EMV-filter, motorový kabel, kabel pro rozhranní
	Krytí	IP 21

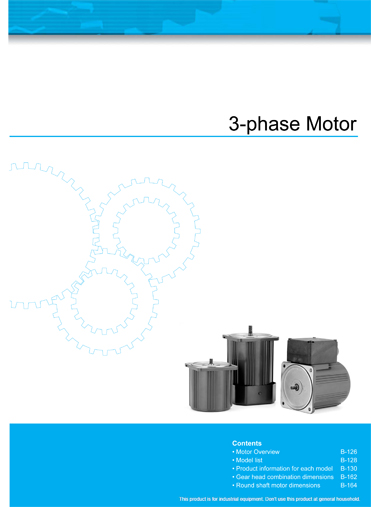

KATALOG

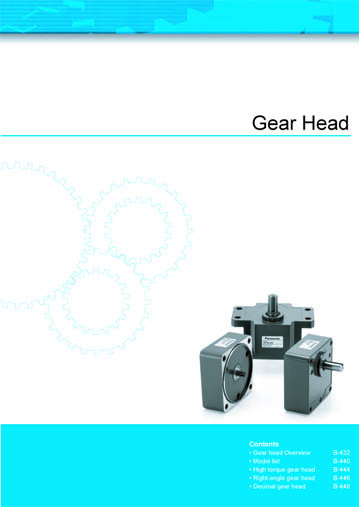

Převodovky

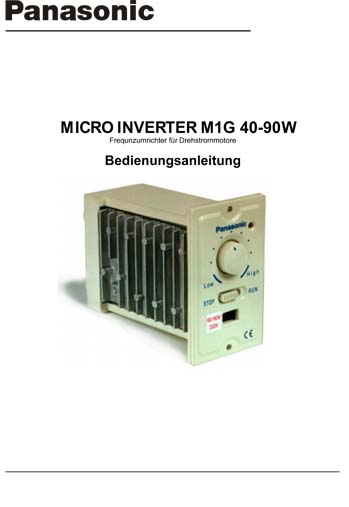

FREKVENČNÍ MĚNIČ
