      Produkty Průmyslová zařízení Krokové motory


série  B1-S         DC  s integrovaným drivem


DC stejnosměrné motory s efektivním elektronickým komutátorem

  • výkon 200W~850W
  • Počet otáček 30-130 ot./min s externím zesilovačem


  • Není potřeba další ochranný kryt
  • Lze použít až 4 polohovací místa
  • Velký rozsah otáček - funkce Smooth run
    1:100 (30 - 3000 ot./min),
    klidný běh díky vystavěnému generátoru sinusového napájení

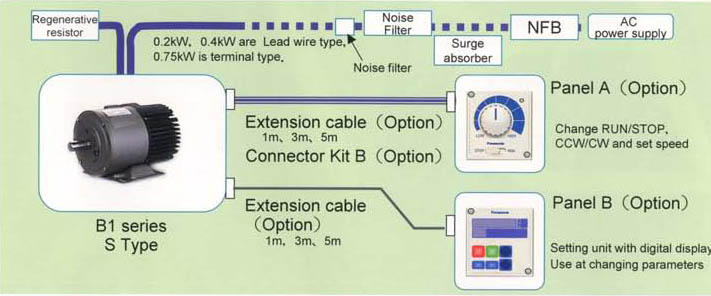

  • Dotaz motoru na stav  RS
  • sériové rozhraní 485 nebo ovládací panel
  • Napájení třífázové 200-240 V
  • Krytí IP 54
    Jmenovitý moment 10 - 41 Ncm
  • Konstantní moment v celém rozsahu otáček
  • S kombinací s převodovkou velký rozsah otáček
    G-série (i = 3 - 2000)
  • životnost 10 000 hod.
  • Certifikace CE / UL

Technická  data:

Jmenovitý výkon (Watů) 30 50 90 130
Typ motoru MBMC3A2AXN MBMC5A2AXN MBMC9A2AZN MBMC1E2AZN
Napájení jednofázové 200 ~ 240 V AC
Jmenovité otáčky 3000 ot/min
Jmenovitý moment [Nm] 0,1 0,16 0,29 0,41
Rozběhový moment 150 %
Otáčky 30 až 3000 ot/min (1:100)
Povely pro rychlost otáček analog 0 - 5V nebo přes ovládací panel
Vstupní signály start/stop, směr, s pevnou vazbou
Ostatní Krytí IP65, pracovní teplota -10 bis 40°C,vlhkost < 90% vibrace < 0,6G
Převodovka 80 mm délka (MX8G) 90 mm délka (MZ9G)
Převodový stupeň 1:3 až 1:180 (22 modelů) 1:3 až 1:200 (23 modelů)
Doplňky válcová hřídel (bez převodovky), brzda, panel
Šířka [g] 80 80 90 90
Délka [k] 95 101 155 166



KÓD. 1847 R1

KÓD.

KATALOG

-
strana 1-288
vel.souboru
11.3 MB
