Home: Průmyslové produkty Vysokorychlostní motory

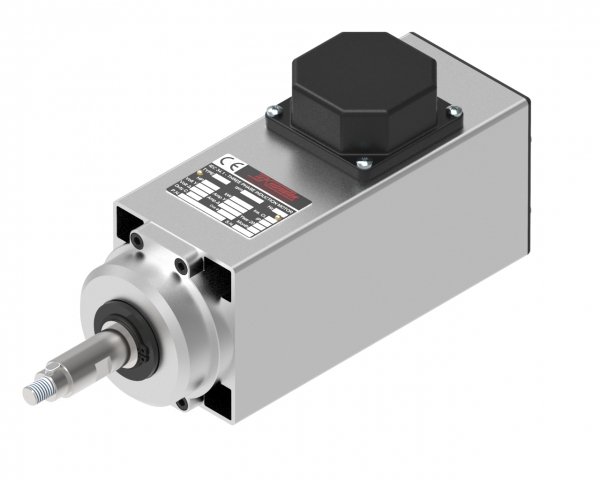

série C 41-47 Vysokorychlostní motory



TYP C41-SB: pro rychlost rotace od 12.000 do 18.000 otáček/min  pro převládající radiální zatížení.



Motory série C41-47  jsou navrženy pro co největší výkon při co nejmenších rozměrech.Pro tyto vlastnosti a vysoké otáčky jsou vhodné zejména pro stroje na zpracování dřeva, hliníku a PVC.
SÉRIE C41/47-SB:
pro rotaci od 12.000 do 18.000 ot x min-1
s převládajícím radiálním zatížením
SÉRIE C41/47-DB:
pro rotaci od 12.000 do 24.000 ot x min-1
pro axiální zatížení




 typ
 (kW)
C 41/47 A 3822-200
  0,75
C 41/47 B 3822-200
1,1
C 41/47 C 3822-200
1,5
C 41/47 D 3822-200
1,8
C 41/47 A 3822-300
1,1
C 41/47 B 3822-300
1,6
C 41/47 C 3822-300
2
C 41/47 C 3822-300
2
C 41/47 A 3822-400
1,1
C 41/47 B 3822-400
1,6
C 41/47 C 3822-400
2
STATOR:
-třífázový indukční motor
- izolační systém třídy F.

ROTOR: klecovité vinutí s vyváženým rotorem podle evropské normy  ISO 1940:
- stupeň vyvážení 2.5.
- pro speciální aplikace je možné vyrobit motory i s nižší stupněm vyvážení

KOSTRA:
-uzavřená konstrukce.
-kostra je vyrobena z hliníku metodou extrudace.

CHLAZENÍ:
-vlastní chlazení na hřídeli rotoru.

KRYTÍ: IP 54.

VYVÁŽENÍ A STUPEŇ VIBRACÍ:
-
standardní H vyvážení s polovinou pera.


KÓD. 1847 R1

KÓD. C 41-47
